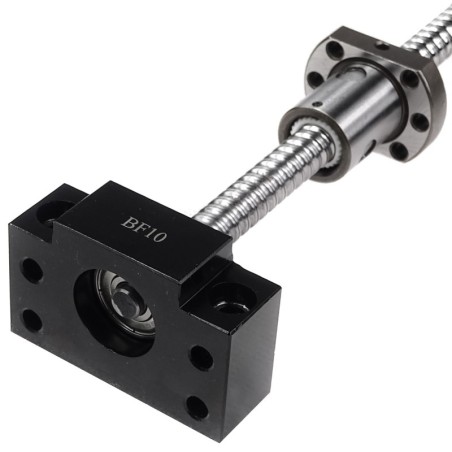

Blok łożyskujący śrubę kulową BK10+BF10

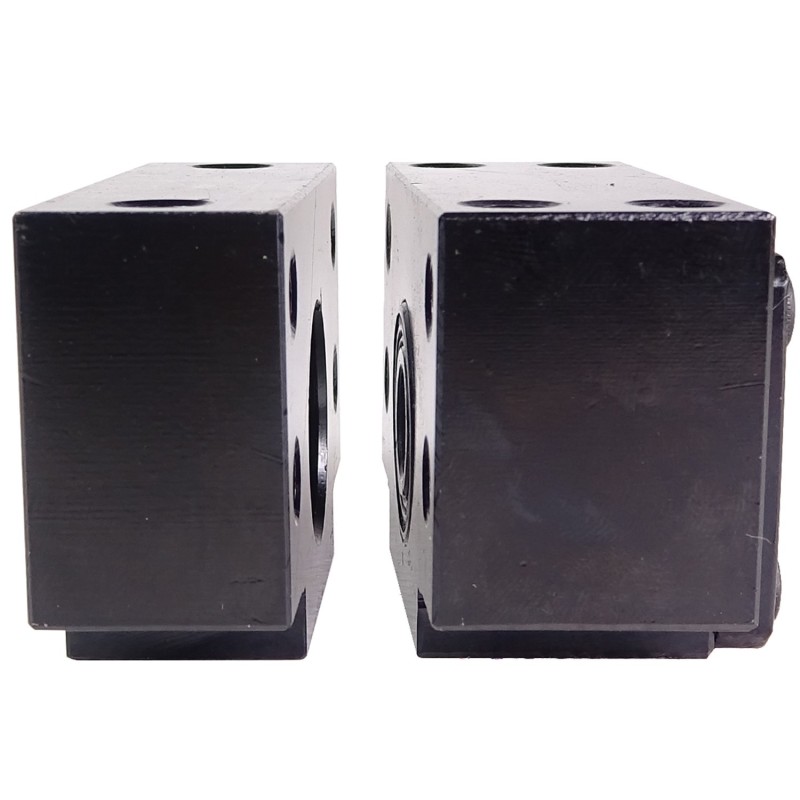

Blok łożyskujący śruby kulowej BK10+BF10 - zestaw dwóch bloków łożyskujących BK10 montowany od strony napędowej śruby i BF10 montowany od strony podtrzymującej gwint.

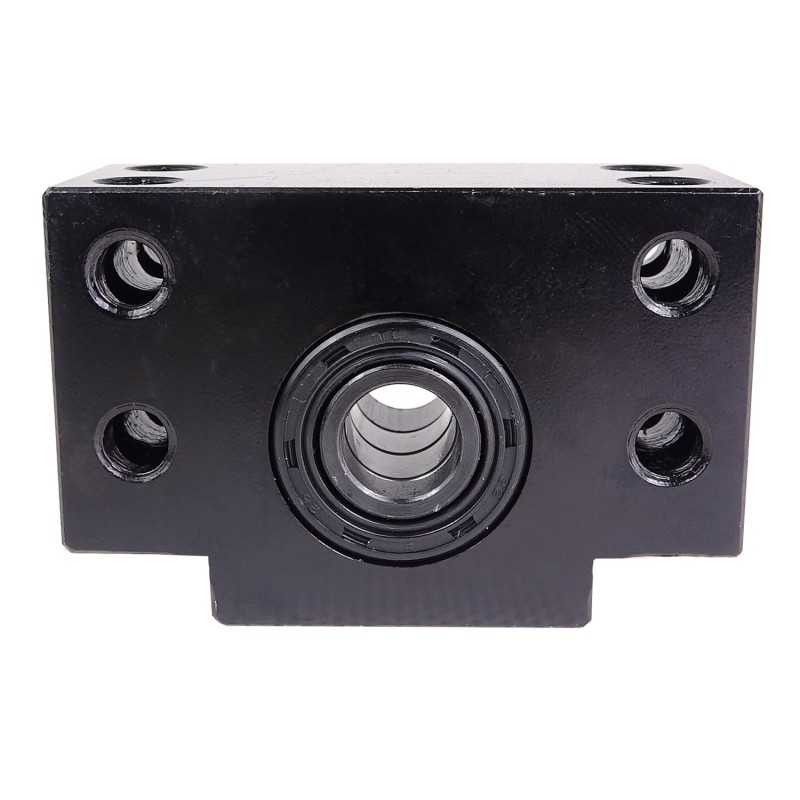

Blok łożyskujący BK10 został wyposażony w dwa łożyska skośne o średnicy wewnętrznej 10mm. Ten komponent montuje się od strony napędowej. Łożyska przenoszą obciążenia wzdłużne w obu kierunkach a pierścienie zabezpieczają łożyska przed zabrudzeniami. Przymocowanie bloku jest możliwe w pozycjach pionowej i poziomej.

Przeznaczony do łożyskowania śrub kulowych o średnicach od 12mm do 15mm i dowolnym skoku.

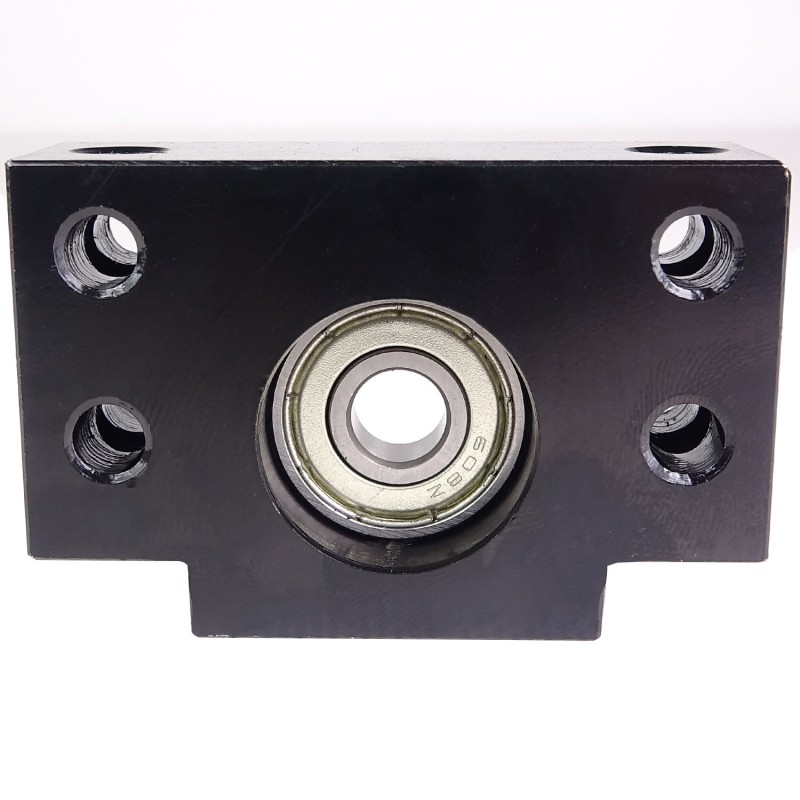

Blok łożyskujący BF10 został wyposażony w łożysko 608Z o średnicy wewnętrznej 8mm. Ten komponent montuje się od strony podtrzymującej gwint. Łożyska zajmują się przenoszeniem obciążeń promieniowych.

Nadaje się do łożyskowania śrub kulowych o średnicach od 12mm do 15mm i dowolnym skoku.

Produkty marki BOBO nie są kompatybilne z produktami marki KGT.

Specyfikacja techniczna:

Blok łożyskujący BK10

• Klasa dokładności C5

Wymiary:

• Głębokość: 31mm
• Szerokość: 61mm
• Wysokość: 40mm
• Szerokość kołnierza: 34mm

Otwory montażowe:

• Otwory gwint mały: 6mm
• Otwory gwint duży: 7mm
• Rozstaw otworów małych - wysokość: 46mm
• Rozstaw otworów małych - szerokość: 15mm
