Kugelgewindeträger BK10 BF10

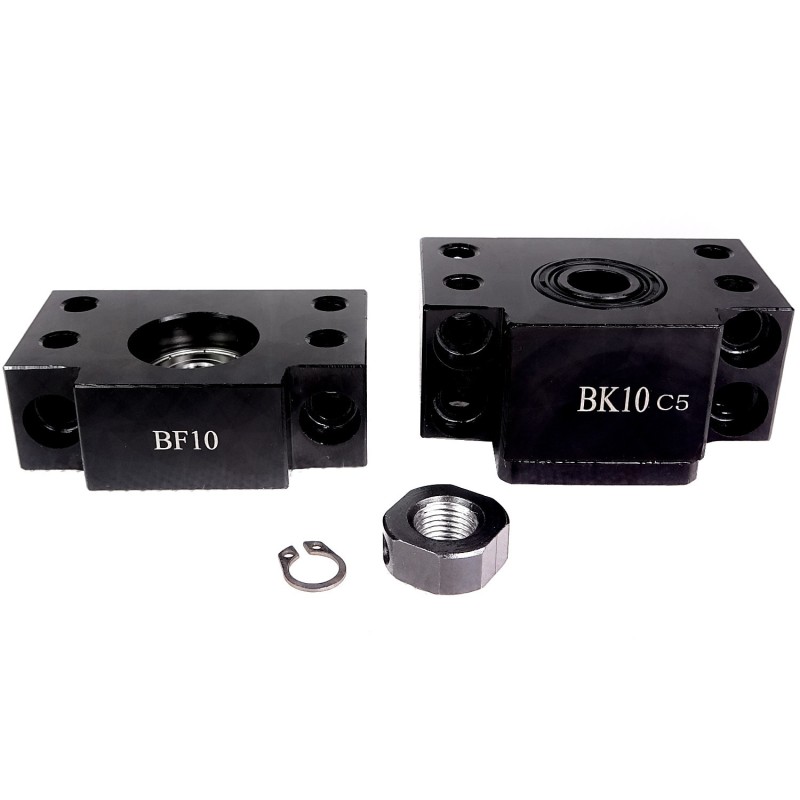

BK10 BF10 Kugellagerblock - Ein Satz von zwei BK10 Lagerblöcken, die auf der Antriebsseite der Schraube und BF10 auf der Gewindeträgerseite montiert sind.

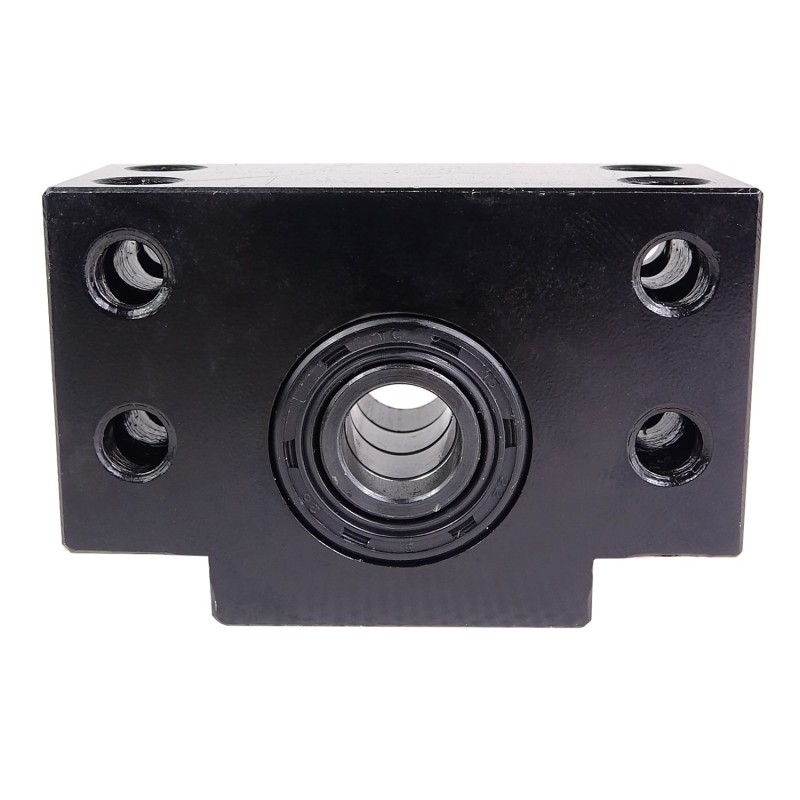

Der BK10-Lagerblock ist mit zwei Schrägkugellagern mit einem Innendurchmesser von 10 mm ausgestattet. Dieses Bauteil wird auf der Antriebsseite montiert. Die Lager übertragen Axialkräfte in beide Richtungen und die Ringe schützen die Lager vor Verschmutzung. Der Block kann senkrecht und waagerecht befestigt werden.

Konzipiert für die Lagerung von Kugelgewindetrieben mit Durchmessern von 12mm bis 15mm und beliebiger Steigung.

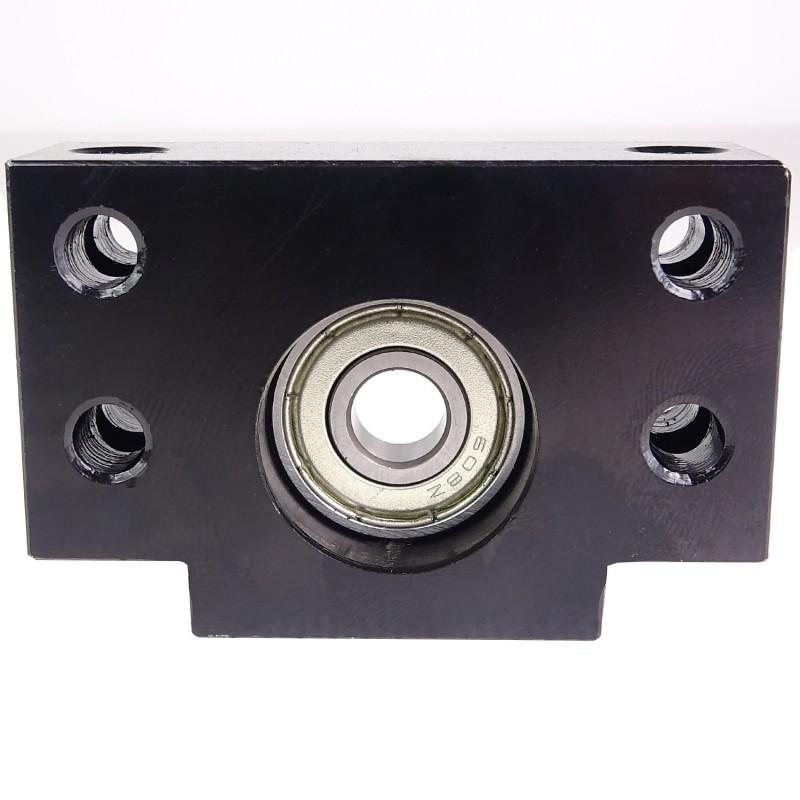

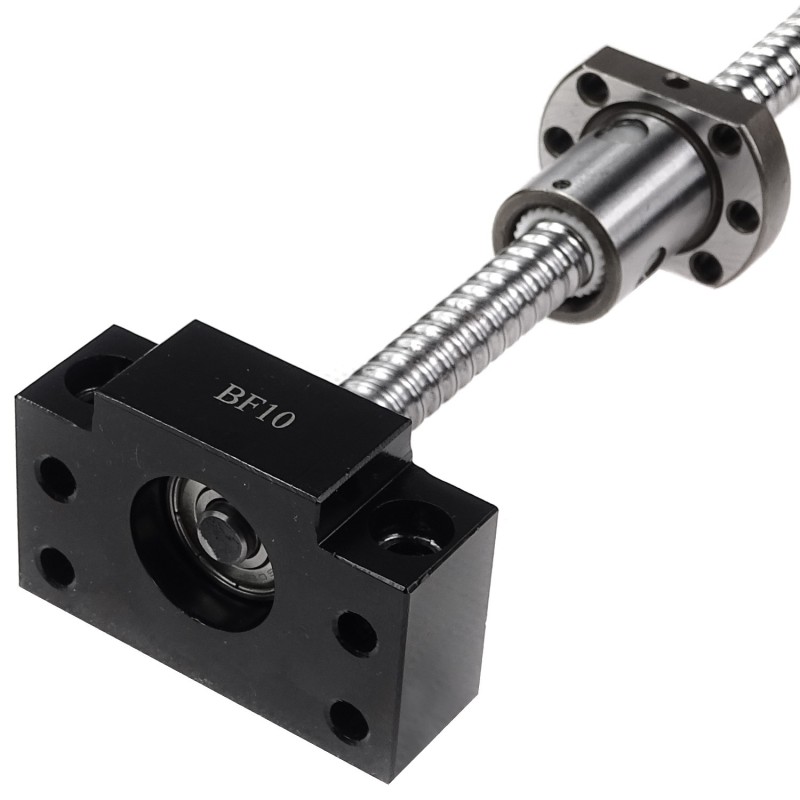

Der BF10-Lagerblock ist mit einem 608Z-Lager mit einem Innendurchmesser von 8 mm ausgestattet. Dieses Bauteil ist auf der Gewindelagerseite montiert. Die Lager nehmen radiale Lasten auf.

Geeignet für Kugelgewindespindeln mit Durchmessern von 12mm bis 15mm und jeder Steigung.

BOBO-Produkte sind nicht mit KGT-Produkten kompatibel.

Technische Spezifikation:

Lagerblock BK10

• Genauigkeitsklasse C5

Abmessungen:

• Tiefe: 31mm
• Breite: 61mm
• Höhe: 40mm
• Breite der Manschette: 34mm

Befestigungslöcher:

• Kleine Gewindebohrungen: 6mm
• Große Gewindelöcher: 7mm
• Abstand der kleinen Löcher - Höhe: 46mm
• Abstand der kleinen Löcher - Breite: 15mm
