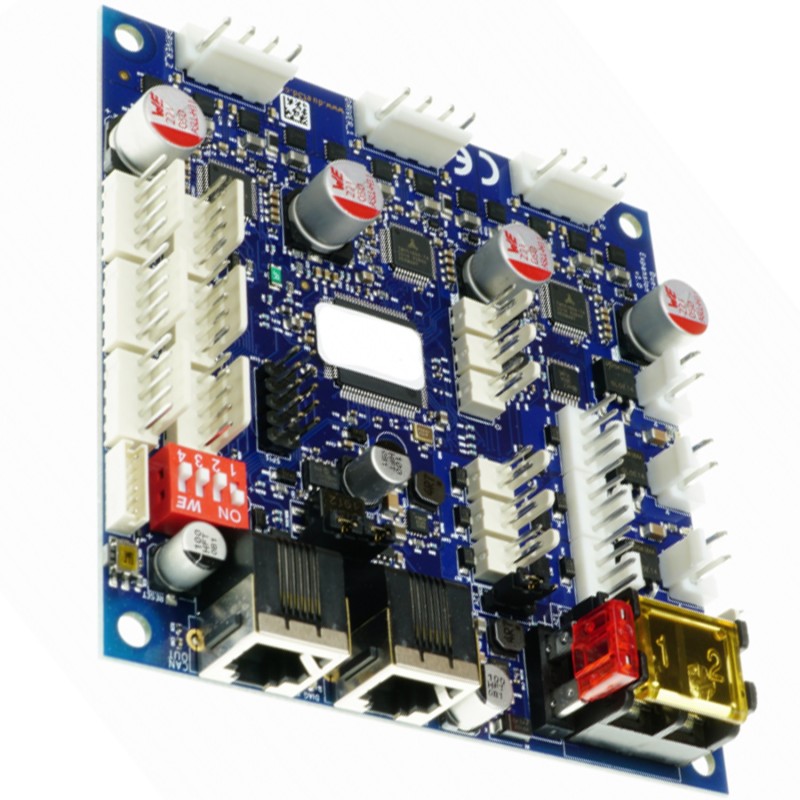

Rozszerzenie Duet 3 3HC

Rozszerzenie Duet 3 3HC to płyta współpracująca i zwiększają możliwości płyt głównych z serii Duet 3. 3HC pozwala na rozbudowę drukarki o dodatkowe ekstrudery, wentylatory, czujniki filamentu oraz posiada opcję wznawiania druku po odcięciu zasilania.

Specyfikacja techniczna:

• Wydajny 32-bitowy procesor: Atmel ATSAME70: mikrokontroler ARM Cortex-M4F działający z częstotliwością 120 MHz, z pamięcią flash 512 KB oraz 384 KB pamięci RAM.
• Trzy zaawansowane wysokoprądowe sterowniki krokowe TMC5160: kontrolowane przez SPI będą zawierały wszystkie najnowsze funkcje Trinamic. Maksymalny prąd silnika 6,3 A szczytowy na fazę (4,45 A RMS).
• CAN-FD BUS do komunikacji z płytą główną
• Dodatkowe trzy wejścia dla ekstruderów
• 6 sterowanych kanałów dla wentylatorów PWM. 3 z nich obsługują wentylatory 4-przewodowe, w tym odczyt tacho. Można je zasilać z napięcia wejściowego, z 12V lub z zewnętrznego źródła zasilania, aby zwiększyć elastyczność. Również jedno stale włączone złącze wentylatora zasilane napięciem VIN.
• Automatyczna kalibracja wzmocnienia ADC dla termistorów pozwala na dokładne i powtarzalne ustawienie temperatury. Oprócz termistorów obsługiwane są czujniki PT1000. Ponadto PT100 i termopary są obsługiwane przez dodatkowe płyty SPI.
• Monitorowanie mocy pozwala na zapisanie stanu pracy i wznowienie wydruku po awarii zasilania.
• Wspiera czujniki filamentów Duet3D w wersji magnetycznej oraz laserowej.

Dokumentacja
