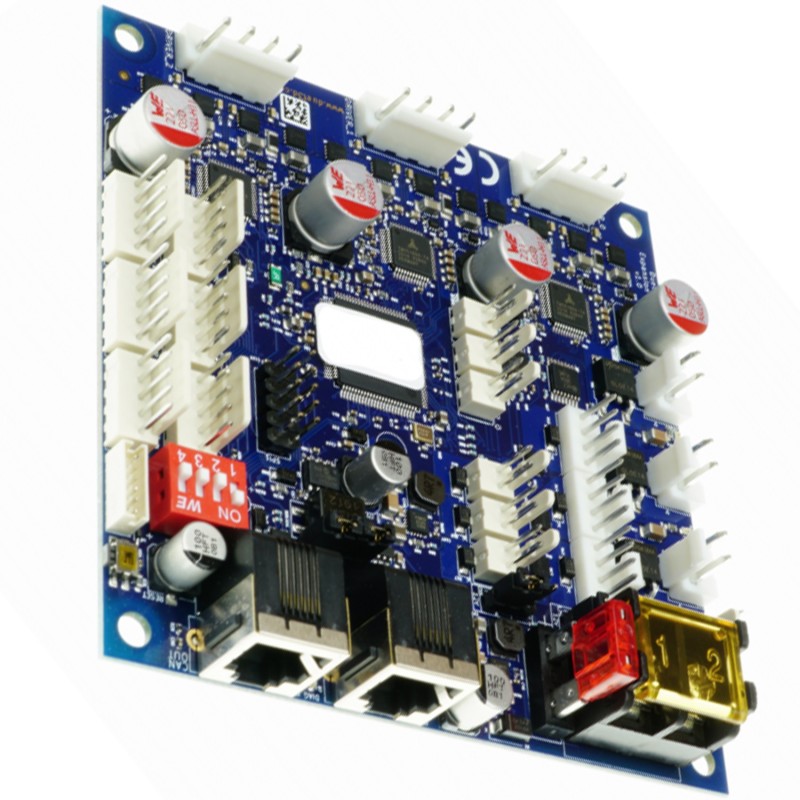

Duet 3 Expansion Board 3HC

  • Unterstützung für bis zu 8 3-Kanal-Expansion Boardn
  • Ausgestattet mit 3 Trinamic 2160 Stepper-Treibern der neuen Generation
  • Unterstützung für eine breite Palette von Z-Tastern
5060662920226 5060662920226

Beschreibung

Das Duet 3 Expansion Board 3HC ist mit den Motherboards der Duet 3-Serie kompatibel und erweitert deren Möglichkeiten. 3HC ermöglicht die Erweiterung des Druckers mit zusätzlichen Extrudern, Lüftern, Filamentsensoren und bietet die Möglichkeit, den Druck nach einem Stromausfall wieder aufzunehmen.

Technische Daten:

  • Leistungsstarker 32-Bit-Prozessor: Atmel ATSAME70: ARM Cortex-M4F-Mikrocontroller mit 120 MHz, 512 KB Flash-Speicher und 384 KB RAM.
  • Drei fortschrittliche Hochstrom-Schrittmachertreiber TMC5160: SPI-gesteuert, mit den neuesten Trinamic-Funktionen. Maximaler Motorstrom 6,3A Spitze pro Phase (4,45A RMS)
  • CAN-FD BUS für die Kommunikation mit dem Motherboard
  • Dreifach-Extruder: 3 Mittelstrom-Heizkanäle für bis zu 3 Extruder.
  • 6 PWM-steuerbare Lüfterkanäle. 3 davon unterstützen 4-Draht-Lüfter einschließlich Tachoanzeige. Diese können entweder über die Eingangsspannung, über 12 V oder über eine externe Netzgerät betrieben werden, was für zusätzliche Flexibilität sorgt. Außerdem wird ein ständig eingeschalteter Lüfteranschluss mit VIN-Spannung geliefert.
  • Die automatische ADC-Verstärkungskalibrierung für Thermistoren ermöglicht eine genaue und wiederholbare Temperatureinstellung. Neben Thermistoren werden auch PT1000-Sensoren unterstützt. Darüber hinaus werden PT100 und Thermoelemente über SPI-Tochterkarten unterstützt.
  • Stromüberwachung, um bei Stromausfall einen sicheren Zustand zu gewährleisten.
  • Unterstützt Duet3D-Filamentsensoren in magnetischen und Laser-Versionen.

Dokumentation

Artikeldetails

Farbe
Blau
Herkunftsland
Großbritannien
5060662920226 5060662920226
