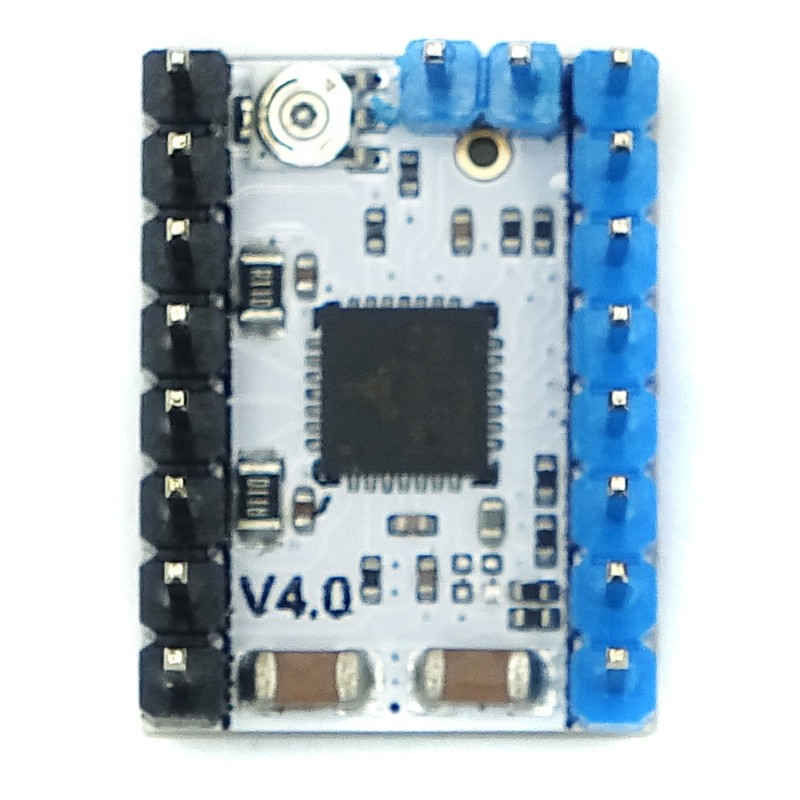

Sterownik silnika krokowego S2209 v4.0 to wyjątkowo cichy układ scalony sterownika silnika dla dwufazowych silników krokowych.

S2209 należy do bardzo cichych układów scalonych sterownika silnika dla dwufazowych silników krokowych. Zaawansowany chopper - "StealthChop2" zapewnia cichą pracę, dobrą wydajność i najlepszy moment obrotowy silnika. S2209 v4.0 posiada szybką regulację prądu i opcjonalne połączenie z "SpreadCycle" umożliwiają bardzo dynamiczny ruch. Sterownik został wyposażony w "StallGuard" do bezczujnikowego naprowadzania, natomiast zintegrowane tranzystory MOSFET obsługują natężenie prądu w silniku do 2A RMS z funkcjami ochronnymi i diagnostycznymi.

Prosty w użyciu interfejs UART daje możliwości strojenia i sterowania.

Specyfikacja techniczna:

• Interfejs: Step/DIR lub SPI
• Konfiguracja: CFG Pins lub UART
• Natywne mikrokroki: do 1/256
• Mikrokroki MicroPlyer™: 1/256
• Zakres napięcia logicznego: 3-5V
• Napięcie na silnik 5.5-28V
• Maksymalne natężenie na fazę: 2A RMS , 2.8A Peak
• Wewnętrzny regulator napięcia: Tak
• RDSon: 0.1 Ohm (HV 0.2 Ohm)
• stealthChop™: Tak
• spreadCycle™: Tak
• coolStep™: Tak
• stallGuard™: Tak
• dcStep™: Tak

Cechy S2209:

• 2-fazowe silniki krokowe do 2.8A na cewce (peak), 2A RMS
• STEP/DIR interfejs z 8, 16, 32 lub 64 mikrokrokami ustawianymi pinami
• Interfejs Step / Dir z interpolacją Microstep MicroPlyer™
• Zakres napięć 4.75-29V DC
• Niski współczynnik RDSon, niskie nagrzewanie LS 170mΩ & HS 170mΩ (przy 25°C)
• Niski pobór mocy spoczynkowej
• Hamowanie pasywne, tryb wolnego biegu i automatyczne wyłączanie
• Single Wire UART & OTP do zaawansowanych konfiguracji
• Zintegrowany generator pulsu
• Pełna ochrona i diagnostyka

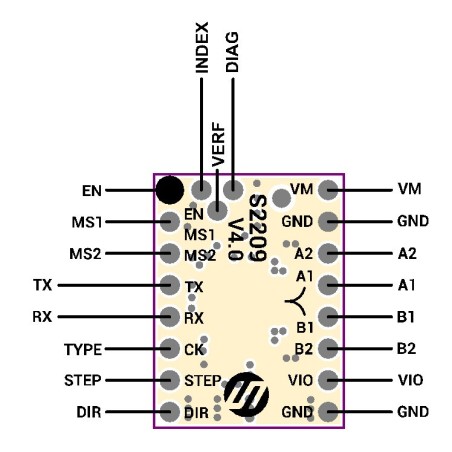

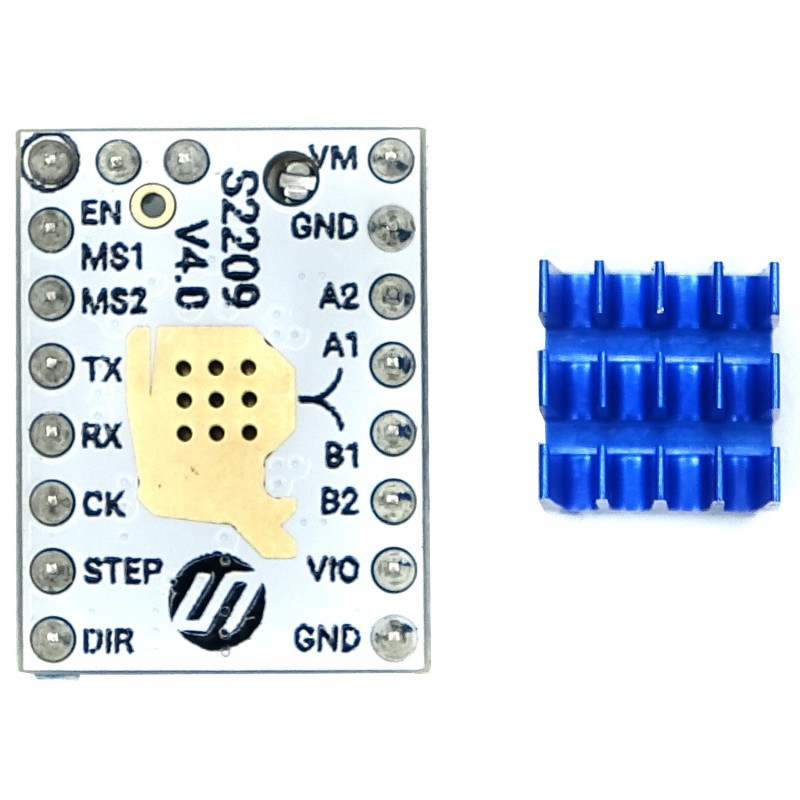

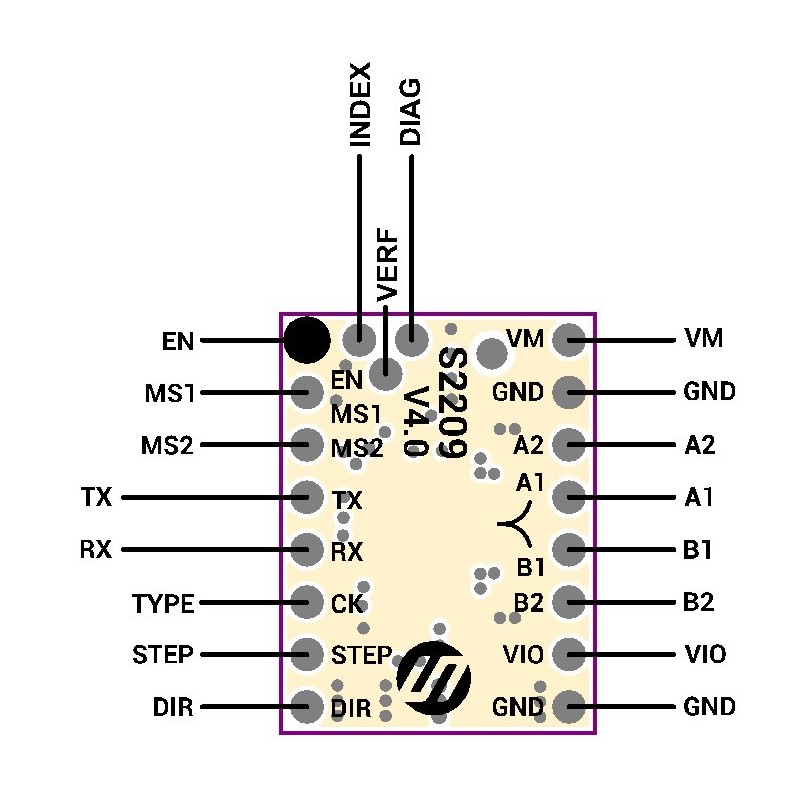

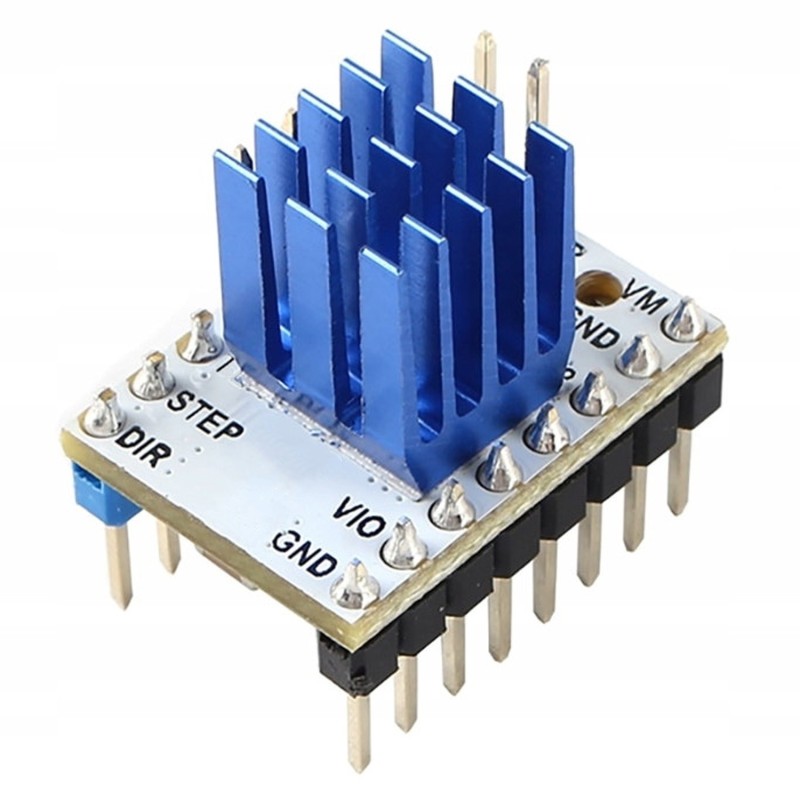

• W komplecie z radiatorem
