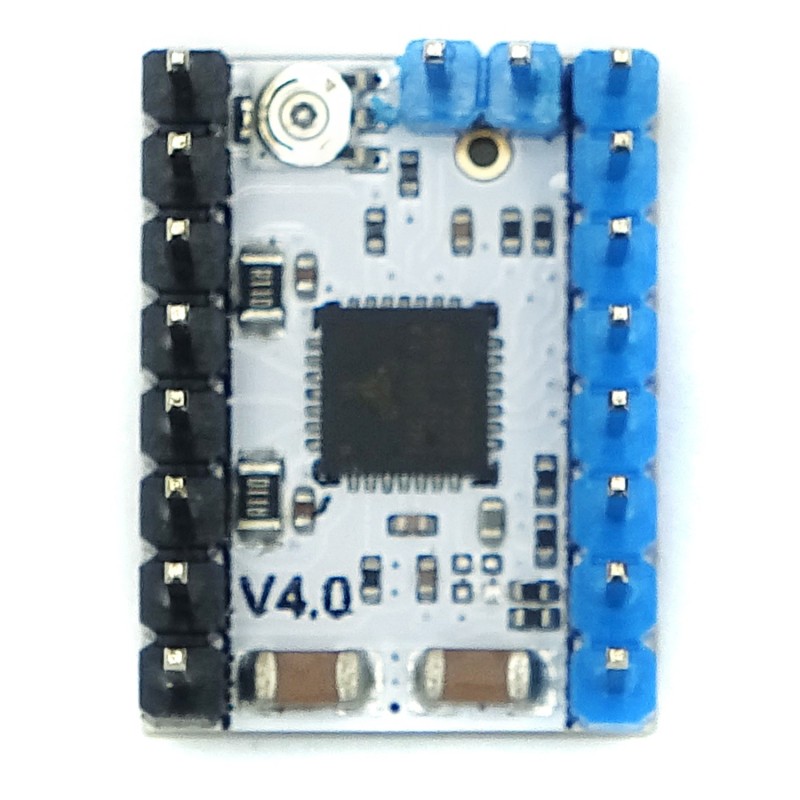

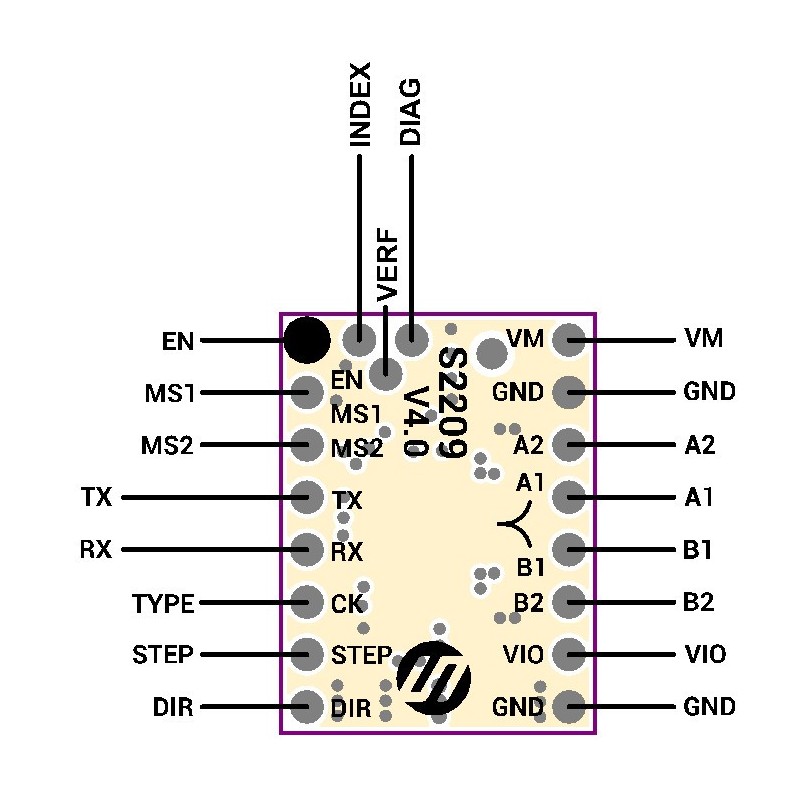

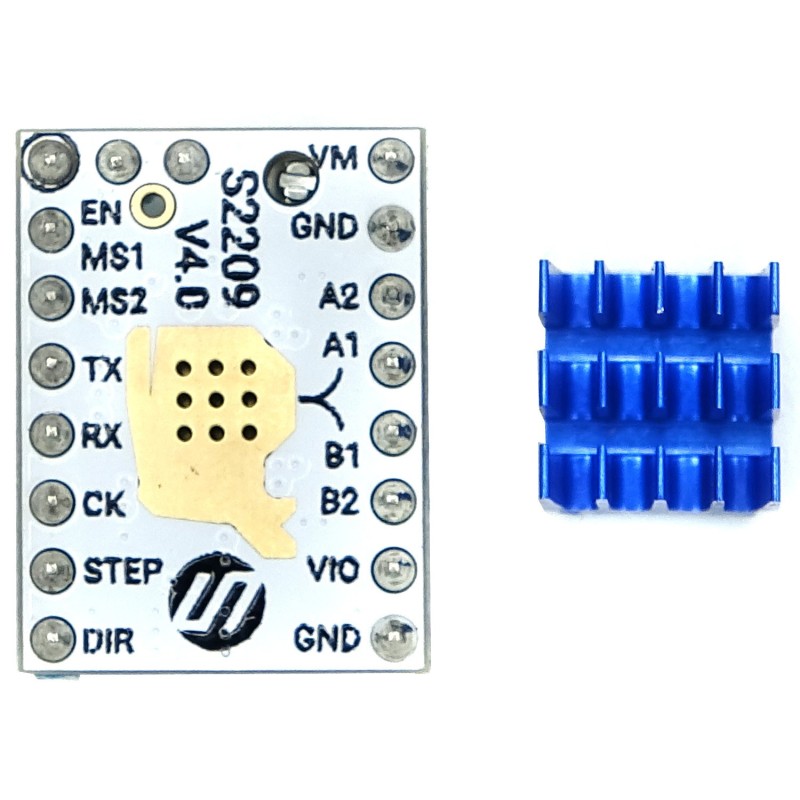

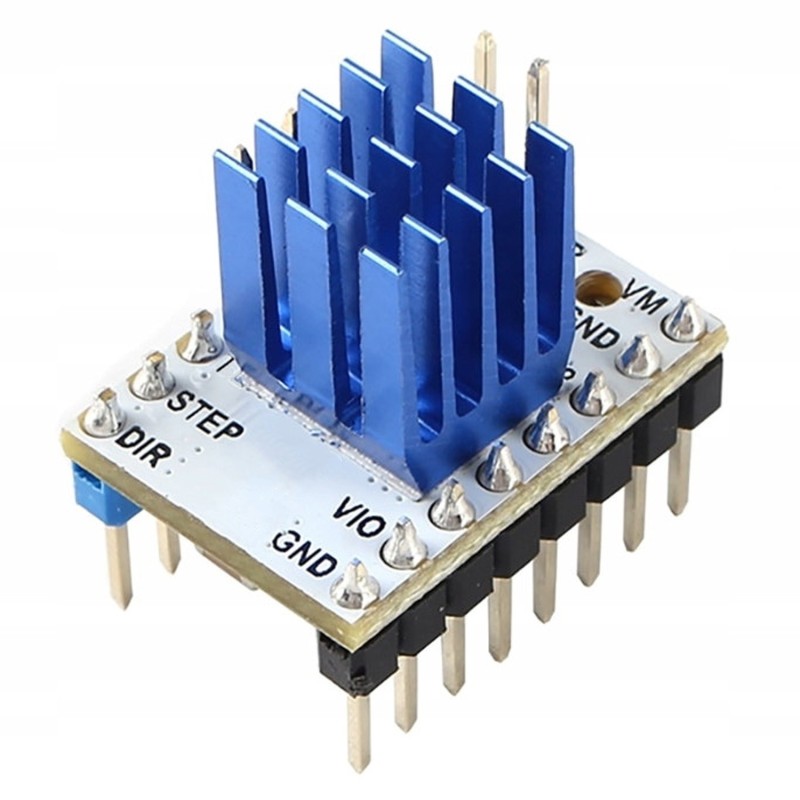

Schrittmotorsteuerung S2209 v4.0 - Stepstick

Der Schrittmotorcontroller S2209 v4.0 ist ein extrem leiser Motortreiber-IC für Zweiphasen-Schrittmotoren.

S2209 v4.0 ist die diesjährige aktualisierte Version von TMC2209. Dieser Treiber ist mit vielen älteren Treibern wie dem TMC2208 kompatibel.

Der S2209 gehört zu den extrem leisen Motortreiber-ICs für Zweiphasen-Schrittmotoren. Der fortschrittliche Chopper "StealthChop2" sorgt für leisen Betrieb, gute Leistung und bestes Motordrehmoment. Der S2209 v4.0 hat eine schnelle Stromregelung und die optionale Anbindung an den "SpreadCycle" ermöglicht eine sehr dynamische Bewegung. Der Controller ist mit "StallGuard" für sensorlose Führung ausgestattet, während die integrierten MOSFET-Transistoren einen Motorstrom bis zu 2A RMS mit Schutz- und Diagnosefunktionen unterstützen.

Die einfach zu bedienende UART-Schnittstelle ermöglicht die Einstellung und Steuerung.

Technische Daten:

• Schnittstelle: Schritt/DIR oder SPI
• Konfiguration: CFG-Pins oder UART
• Negative Mikro-Schritte: bis zu 1/256
• MicroPlyer™ mikroskopisch: 1/256
• Logischer Spannungsbereich: 3-5V
• Motorspannung 5,5-28V
• Maximale Stromstärke pro Phase: 2A RMS , 2.8A Spitze
• Interner Spannungsregler: Ja
• RDSon: 0,1 Ohm (HV 0,2 Ohm)
• StealthChop™: Ja
• SpreadCycle™: Ja
• coolStep™: Ja
• stallGuard™: Ja
• dcStep™: Ja

Merkmale des S2209:

• 2-Phasen-Schrittmotoren mit bis zu 2,8 A an der Spule (Spitze), 2 A RMS
• STEP/DIR-Schnittstelle mit 8, 16, 32 oder 64 Mikroschritten einstellbare Pins
• Step / Dir Schnittstelle mit Microstep MicroPlyer™ Interpolation
• Spannungsbereich 4,75-29V DC
• Niedriges RDSon-Verhältnis, geringe Wärmeabgabe LS 170mΩ
