Zestaw Płyta główna Shaperoo v1.0 - GRBL, ESTLCAM + Płyta rozszerzeń

  • Izolowane optycznie wejścia i wyjścia
  • Kompatybilna z GRBL i ESTLCAM
  • Mapowanie silników
  • Obsługa sterowników DRVM8825, A4988
  • Polska produkcja
5904209403295 5904209403295

Opis

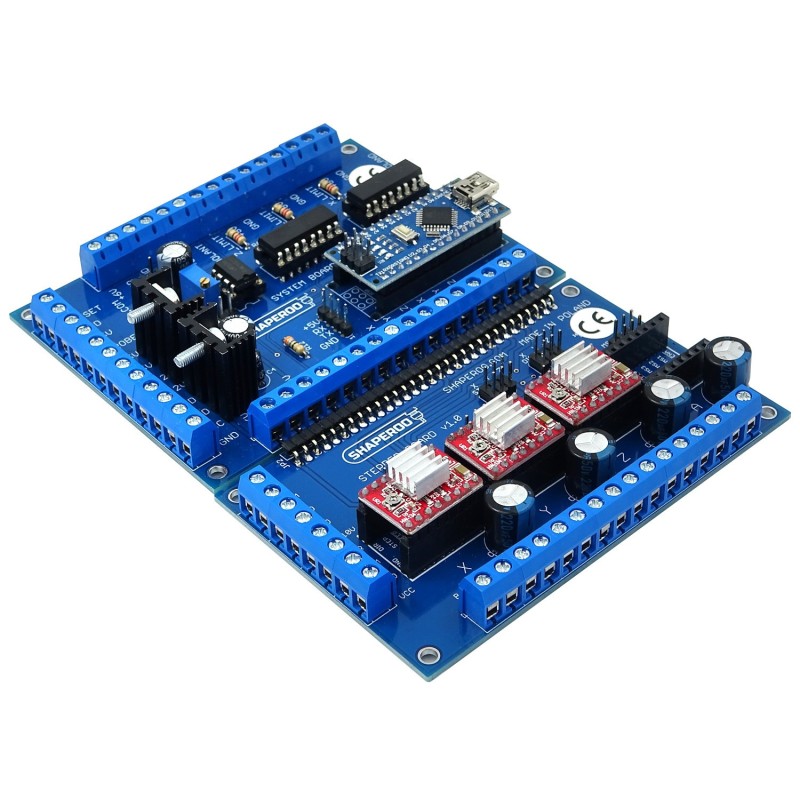

Zestaw Płyta główna Shaperoo v1.0 - GRBL, ESTLCAM + płyta rozszerzeń

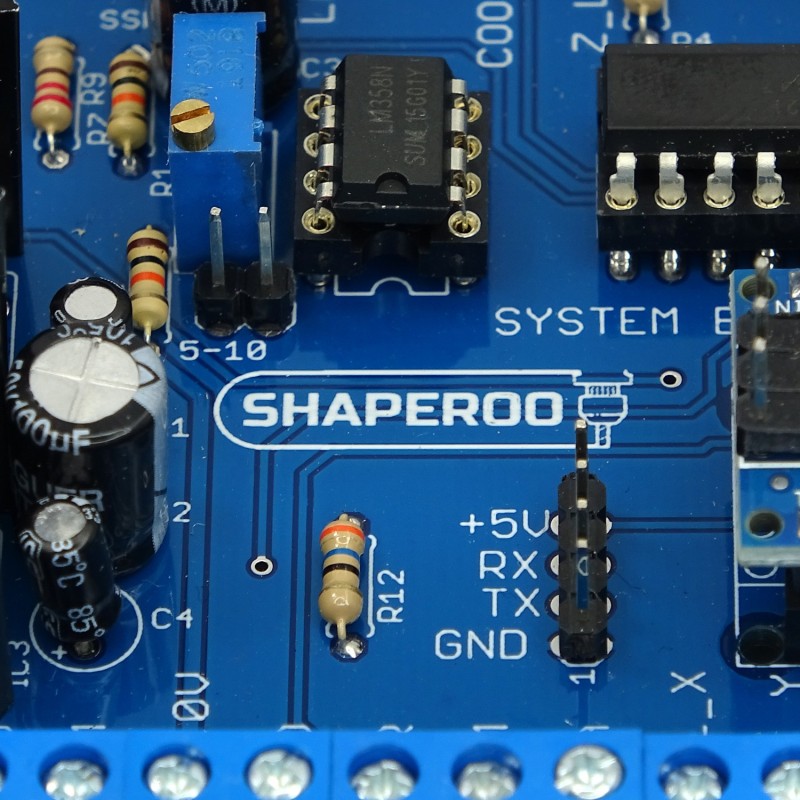

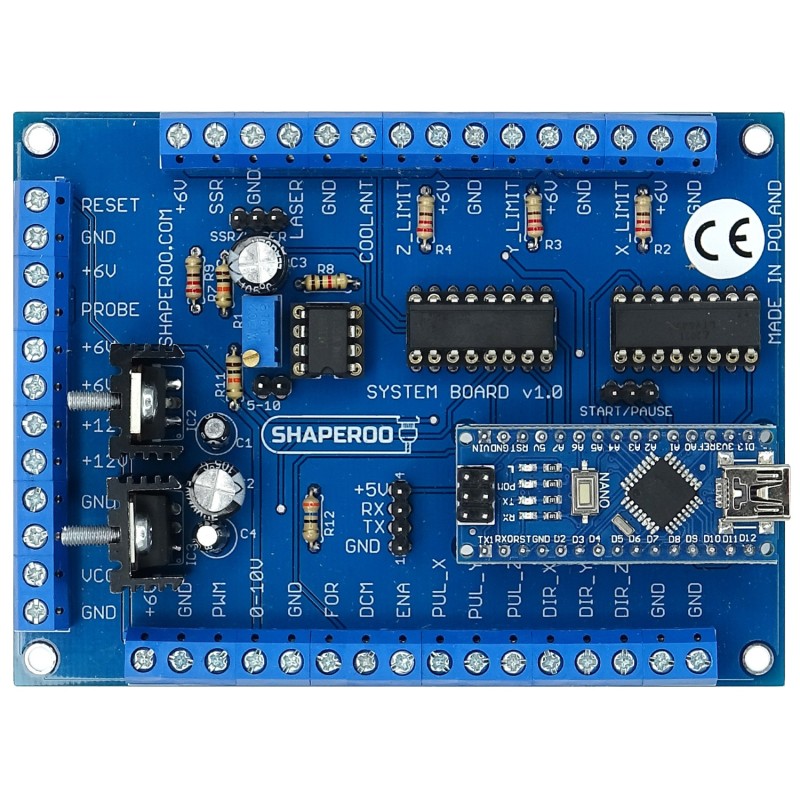

Płyta główna Shaperoo v1.0 - GRBL, ESTLCAM - powstała z myślą o sterowaniu maszynami CNC oraz ploterami laserowymi. Jej konstrukcja została oparta o Arduino Nano 328 i jest kompatybilna z GRBL 1.1 i Estlcam.

Płytka umożliwia sterowanie maszynami CNC wykorzystującymi oprogramowanie wbudowane GRBL 1.1, LaserGRBL oraz Estlcam. Izolowane optycznie wejścia i wyjścia dają ochronę przepięciową na portach modułu Arduino zapewniając jednocześnie stabilną pracę.

Płyta Shaperoo v1.0 została wyposażona w port sterujący przekaźnikiem SSR współpracującym z tradycyjną frezarką jednofazową. Ponadto w tym modelu dostępne są porty do sterowania falownikami za pomocą sygnałów 0-10 V, FOR oraz DCM.

Sygnały dostępne na wyjściach sterujących: STEP/PULL, DIR, ENA pozwalają na sterowanie sterownikami TB6600 lub podobnymi.

Płytę główną Shaperoo v1.0 wyposażono w dwa wyjścia zasilania urządzeń peryferyjnych 12V i 6V DC 2A. (zasilanie krańcówek indukcyjnych i pojemnościowych).

Dodatkowo Shaperoo v1.0 posiada złącza wyłączników krańcowych, po jednym dla każdej osi (2 czujniki na oś) oraz złącze PROBE do podłączenia sondy pomiarowej. Ponadto płyta ma jedno złącze sterujące przekaźnikiem COOLANT do kontroli podawania chłodziwa lub wspomagania powietrzem urządzeń laserowych.

Dla urządzeń wykorzystujących silniki NEMA17 mamy w ofercie specjalną płytkę sterownika silnika z kontrolerami A4988 wpinanymi w złącza poprzez magistralę komunikacyjną co zmniejsza ilość przewodów potrzebnych do wykonania połączeń.

Specyfikacja techniczna:

  • Wymiary: 107x78x25mm
  • Zasilanie: 12-36 VDC

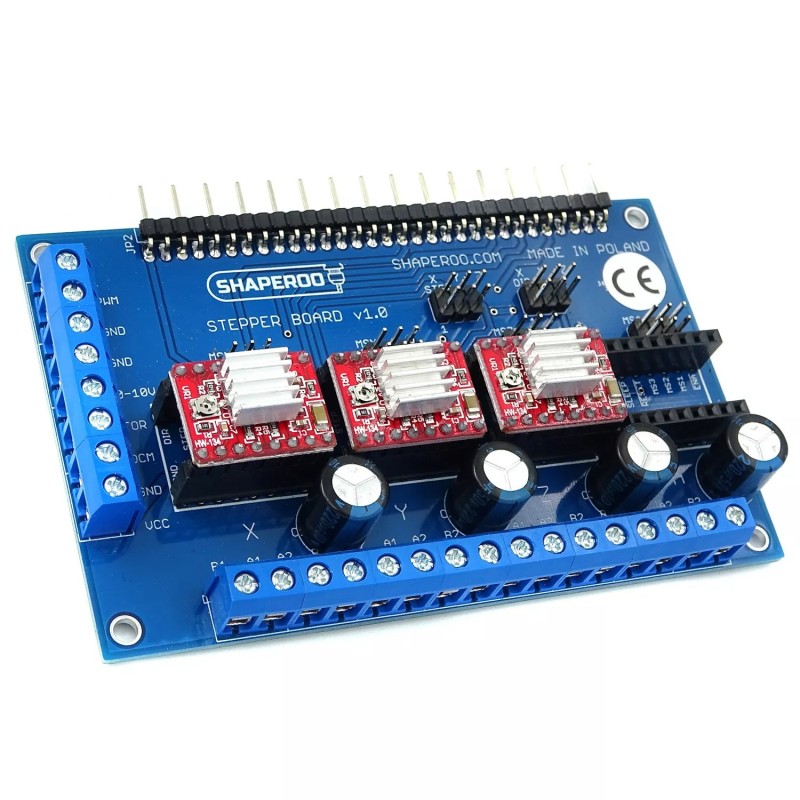

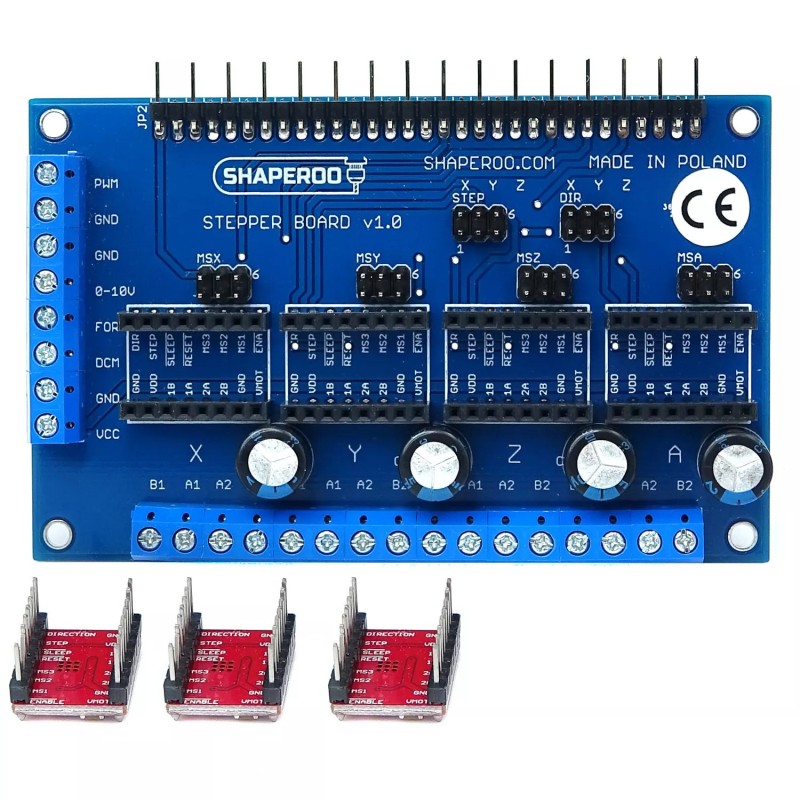

Płyta rozszerzeń Shaperoo v1.0 - GRBL, ESTLCAM - płytka rozszerzająca dla płyty sterującej CNC Shaperoo umożliwiającej bezpośrednie podłączenie sterowników silników np. A4988 i DRV8825, posiadająca wyprowadzone złącza dla silników krokowych NEMA 17.

Płytka obsługuje sygnały sterujące silnikami krokowymi dla 3 osi. Możliwe jest zdublowanie sygnału sterującego jednej z osi w zależności od potrzeb (np. gdy maszyna posiada dwa silniki na osi Y) za pomocą zworek na płycie.

W zestawie znajdują się 3 kontrolery A4988.

Dane techniczne:

  • Wymiary: 107x49x42 mm
  • Zasilanie: 12-36 VDC

Szczegóły produktu

Napięcie zasilania
12 - 36 VDC
Kolor
Niebieski
Kraj pochodzenia
Polska
Kompatybilność z CNC
Tak
5904209403295 5904209403295
