Satz Shaperoo System Karte v1.0 - GRBL, ESTLCAM + Shaperoo Stepper Board

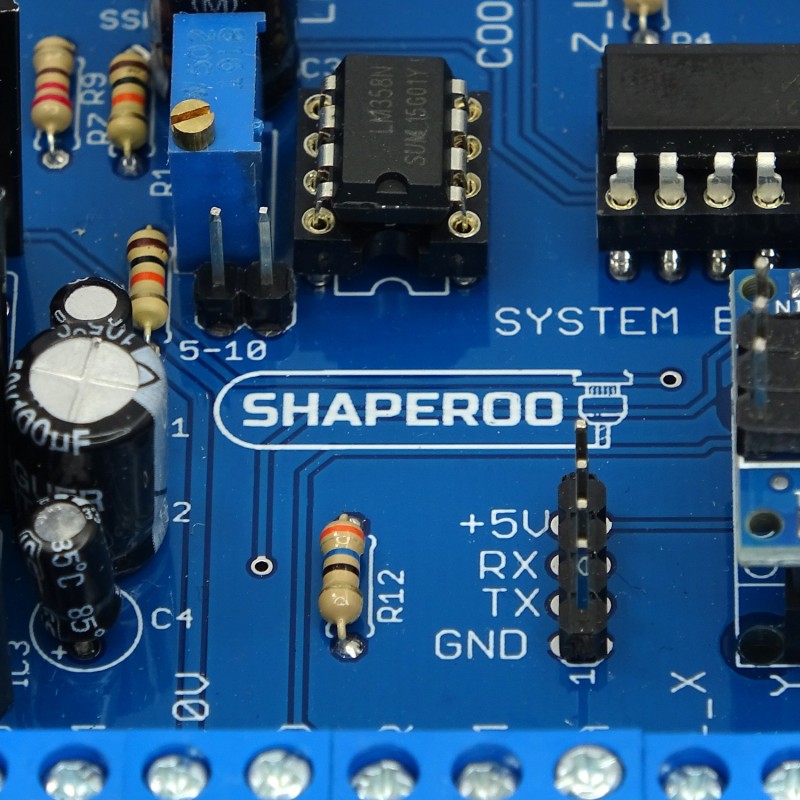

Shaperoo System Board v1.0 - GRBL, ESTLCAM - Board zur Steuerung von CNC-Maschinen und Laserplottern. Sein Design basiert auf dem Arduino Nano 328 und ist kompatibel mit GRBL 1.1 und Estlcam.
Das Board ermöglicht die Steuerung von CNC-Maschinen mit GRBL 1.1, LaserGRBL und Estlcam Embedded Software. Optisch isolierte Ein- und Ausgänge bieten einen Überspannungsschutz an den Ports des Arduino-Moduls und gewährleisten einen stabilen Betrieb.
Das Shaperoo v1.0 Board ist mit einem SSR-Relais-Steueranschluss ausgestattet, der mit einer herkömmlichen einphasigen Fräsmaschine funktioniert. Darüber hinaus verfügt dieses Modell über Anschlüsse für die Steuerung von Wechselrichtern mit 0-10V, FOR und DCM-Signalen.
An den Steuerausgängen verfügbare Signale: STEP / PULL, DIR, ENA ermöglichen die Steuerung von TB6600 oder ähnlichen Steuerungen.
Das Shaperoo v1.0 Motherboard ist mit zwei 12V und 6V DC 2A Stromausgängen für Peripheriegeräte ausgestattet. (Versorgung von induktiven und kapazitiven Endschaltern).
Außerdem verfügt Shaperoo v1.0 über Endschalteranschlüsse, einen für jede Achse (2 Sensoren pro Achse) und einen PROBE-Anschluss für den Anschluss des Messfühlers. Außerdem verfügt die Platine über einen COOLANT-Relais-Steueranschluss für die Kühlmittelsteuerung oder Luftunterstützung für Lasergeräte.
Für Geräte, die NEMA17-Motoren verwenden, bieten wir eine spezielle Motortreiberplatine mit A4988-Controllern an, die über den Kommunikationsbus in die Anschlüsse eingesteckt werden, wodurch sich die Anzahl der für die Verbindungen erforderlichen Drähte verringert.
Technische Daten:
- Abmessungen: 107 x 78 x 25 mm
- Spannungsversorgung: 12-36 VDC

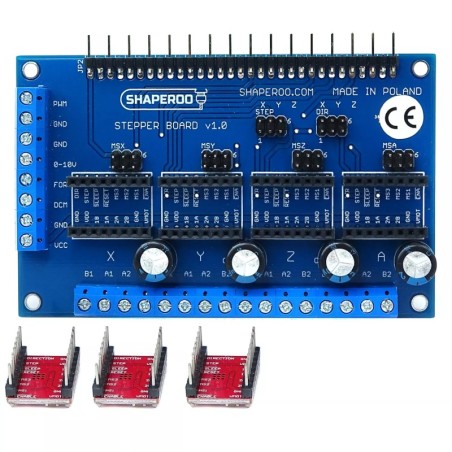

Shaperoo Stepper Board v1.0 - GRBL, ESTLCAM - Erweiterungsplatine für die Shaperoo CNC Motherboard, die den direkten Anschluss von Motortreibern, z.B. A4988 und DRV8825, mit abgeleiteten Anschlüssen für NEMA 17-Schrittmotoren ermöglicht.
Die Karte unterstützt Schrittmotor Steuersignale für 3 Achsen. Es ist möglich, das Steuersignal einer Achse je nach Bedarf zu verdoppeln (z.B. wenn die Maschine zwei Motoren auf der Y-Achse hat), indem man Jumper auf der Platine einsetzt.
Das Set enthält 3 A4988-Steuerungen.
Technische Daten:
- Abmessungen: 107 x 49 x 42 mm
- Spannungsversorgung: 12-36 VDC
