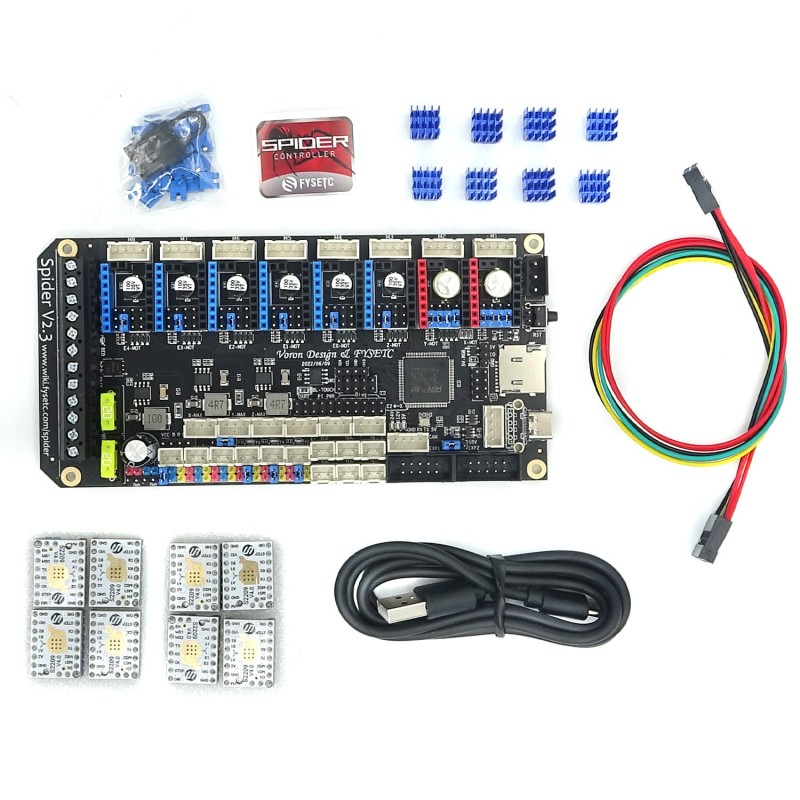

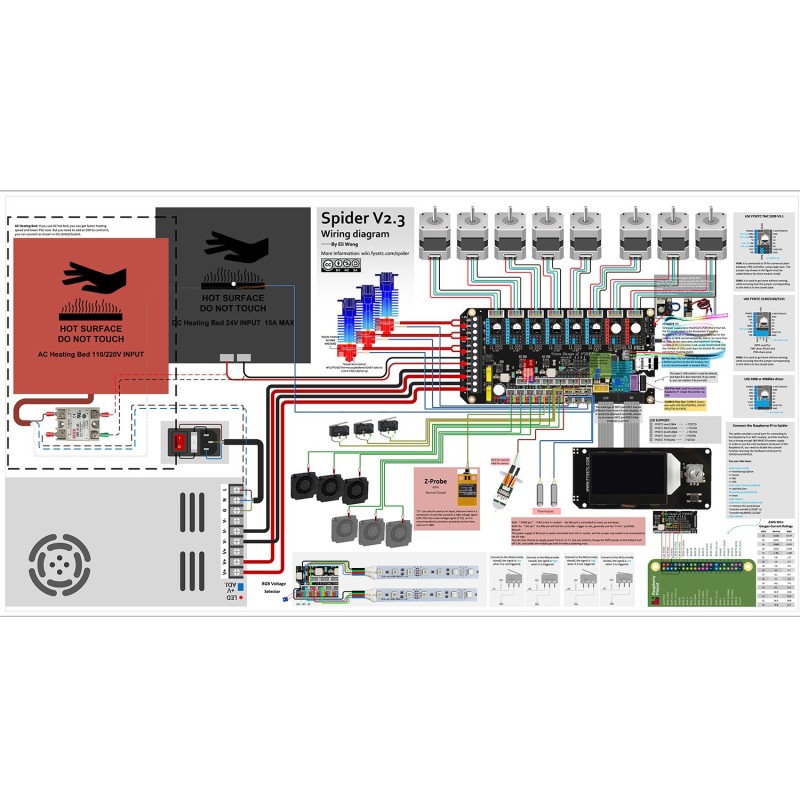

FYSETC Spider Hauptplatine v2.3 mit Stepsticks TMC S2209

  • Kompakte Größe
  • Karte kompatibel mit Voron-Druckern

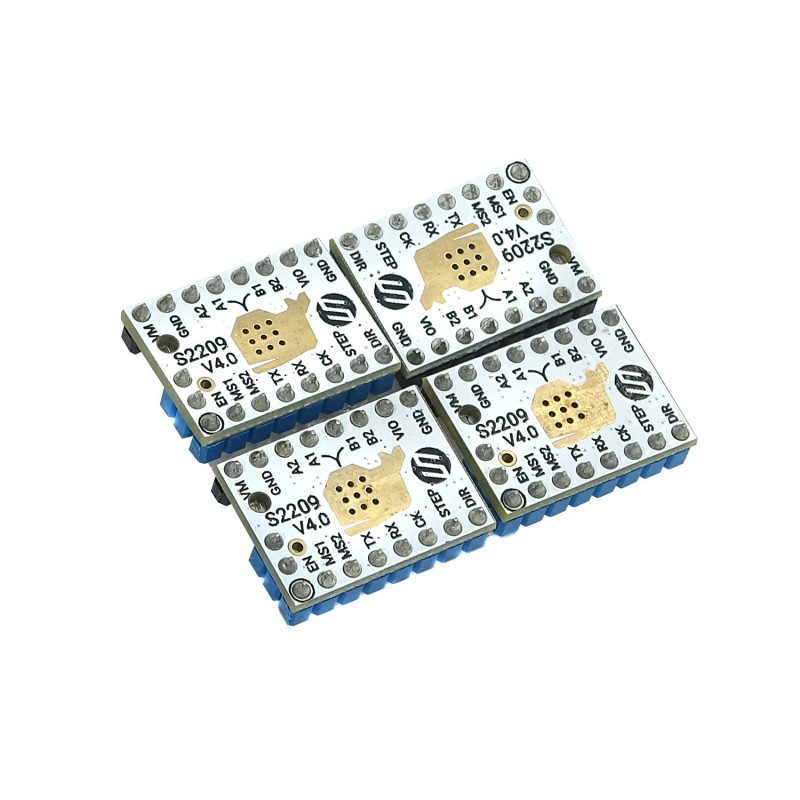

  • Unterstützung für bis zu 8 TMC-Schrittmotorsteuerungen (8 TMC S2209-Steuerungen im Lieferumfang enthalten)
5904209404247 5904209404247

Beschreibung

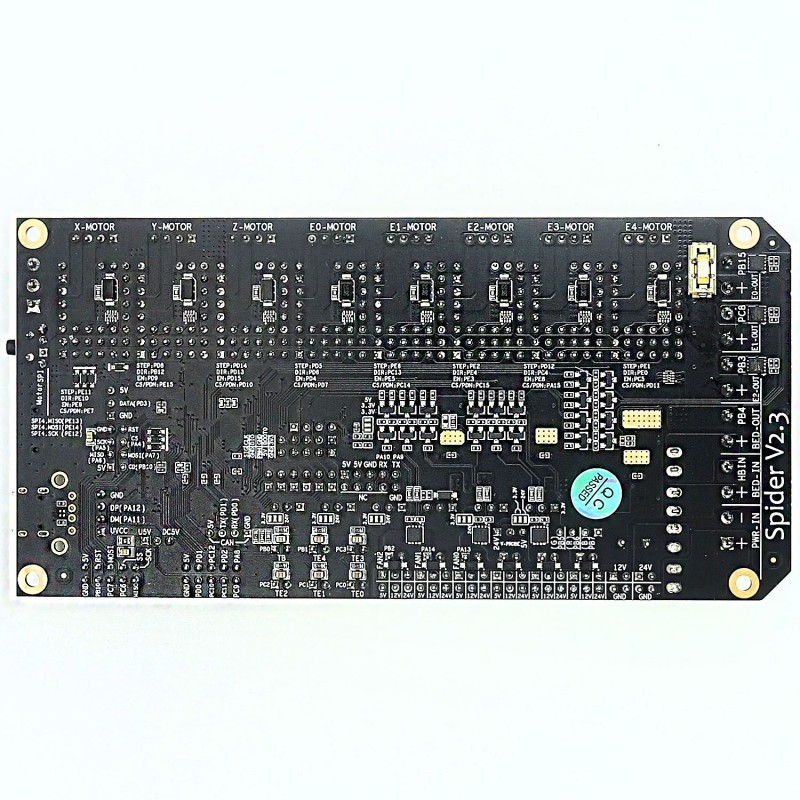

FYSETC Spider Hauptplatine v2.3 + Stepsticks TMC S2209

Board wurde von Fysetc entworfen und speziell für VORON 2.4 3D Drucker erstellt. Spider v1.1, trotz seiner geringen Größe, integriert 8 Schrittmotoren. Spider 1.1 bietet die Möglichkeit, ein 12V / 5A-Netzgerät anzuschließen, mit dem Sie leise Lüfter ohne externe Komponenten betreiben können, oder ein 5V / 8A-Netzgerät, das z.B. für LED-Streifen oder eine direkte Netzgerät für Raspberry Pi usw. gedacht ist.

Das Motherboard ist kompatibel mit den Firmwares Klipper, Marlin und RRF.

Technische Daten:

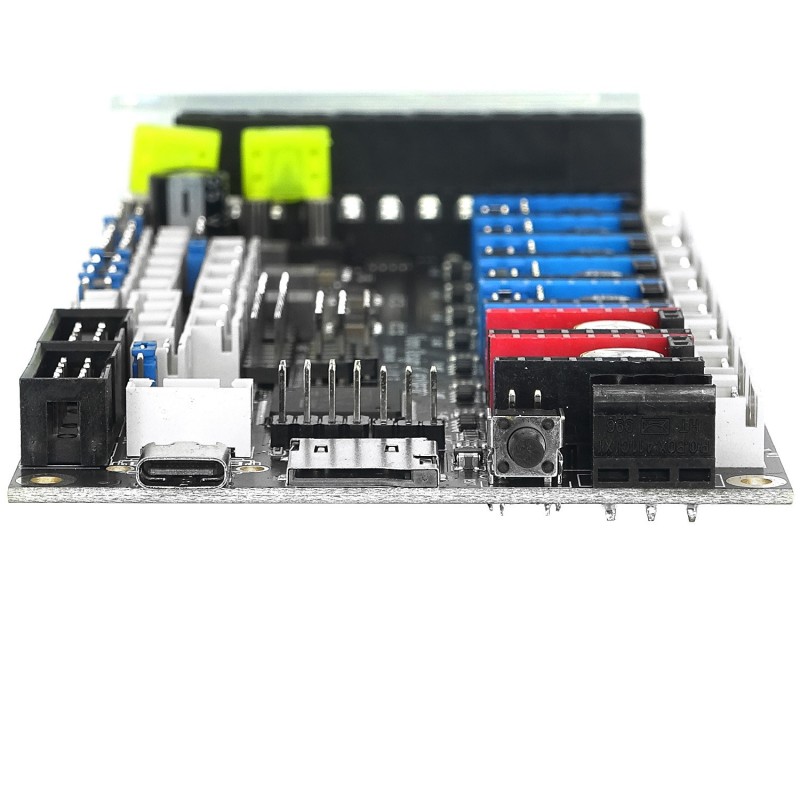

  • Kompakte Größe: 155,3mm x 76,5mm
  • Basierend auf STM32F446 180Mhz, alle IOs können 5V Spannung aushalten
  • Unterstützung von 8 TMC-Schrittmachertreibern, mit Uart
  • Verbesserte TMC-Jumper-Einstellungen, noch einfacher und leichter
  • 28V Eingang max,12V@5A DC-DC,5V@8A DC-DC (speziell für Raspberry Pi),3.3V@0.8A LDO

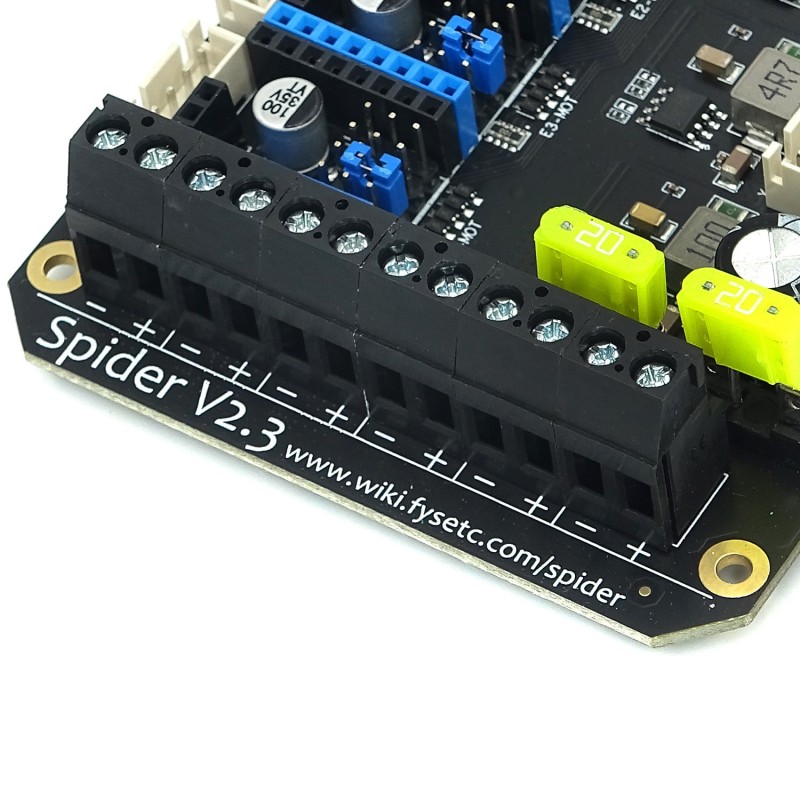

  • Zwei Kfz-Sicherungen für Hotbed-Eingang und Hauptstromeingang
  • Endschalterbuchse 24V/5V/3.3V optional, bereit für weitere Geräte, wie z.B. -induktiver Sensor, BL-Touch
  • XH2.54-Anschlüsse
  • 10x PWM-fähige Power-Mosfet-Ausgänge (1 für HotBed, 3 für Heat-End, 3 für Lüfter, 3 für RGB-LED-Streifen)
  • 3pin Temperatur-Header, Sie können Thermistor oder Thermoelement verwenden (erfordert AD597 Modul)
  • Bis zu 8 Wege PWM-Lüfter (nur 1 extrueder und keine 12V/24V RGB verwendet ),2 Wege RGB led(12V & 24V optional) ,1 Weg 5V-RGB led (NEO-PIXEL/WS2812)
  • RepRapDiscount SmartController kompatible Stiftleiste auf der Platine
  • UART1-Raspberry Pi Stiftleiste (einschließlich 5V@8A Netzgerät)
  • 2X4 PinHeader Out für SD-Kartensteckplatz
  • Integrierte micro-SD-Karte
  • Typ-C USB-Anschluss optional
  • EXP1 & EXP2 haben mehr Multiplexing-Funktionen, wie USART, I2C, CAN
  • SD-Karten- und USB-Upload-Unterstützung
  • Ein 4.7kOhm 0.1% Temperatursensor Pull-Up-Widerstand wird verwendet, PT1000 kann direkt angeschlossen werden. Für PT100 muss eine Verstärkerplatine verwendet werden.
Spider v. 2.3 Aktualisierungen
  • Das Layout der 12v-24v RGB-Anschlüsse wurde in 3 Lüfteranschlüsse geändert, die bequemer als Lüfteranschlüsse verwendet werden können und weiterhin RGB-Ausgang unterstützen
  • Optimierung der Lüftersteuerungsschaltung, Upgrade des Pufferchips auf unabhängige Triodensteuerung, Erhöhung der Stabilität und deutliche Verbesserung der Sicherheitsleistung
  • Alle Motorantriebsmodul-Schnittstellenkommunikationsnetzwerke werden durch Hochspannungspufferung und Spannungsklemmung ergänzt, wodurch die MCU eine Abschirmung erhält
  • Re-Layout der Leiterplatte, Position der Anschlüsse geändert
Extras
Weitere Informationen über das Spider v2.3 Board finden Sie auf der FYSETC WIKI Webseite.

Artikeldetails

Farbe
Schwarz
Unterstützte Drucker
VORON 2.4
Voron-Dreizack
Herkunftsland
China
