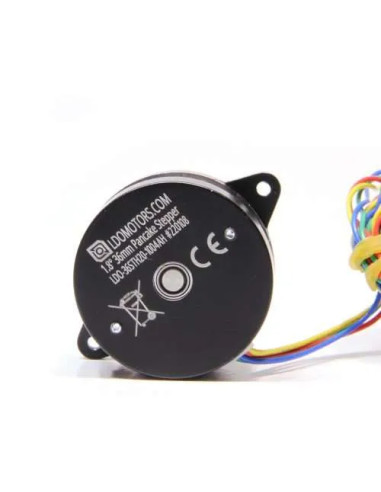

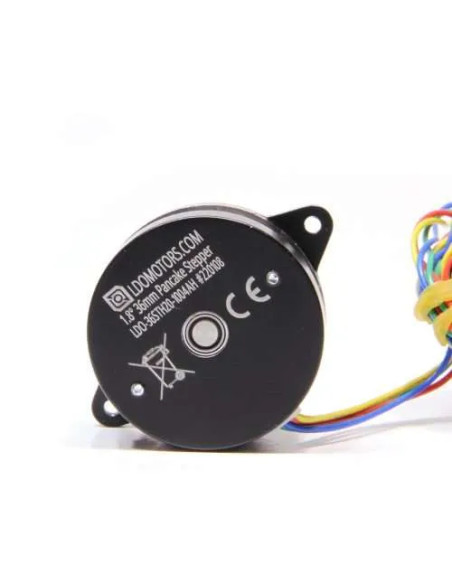

Schrittmotor LDO-36STH20-1004AH (S15)

Schrittmotor LDO-36STH20-1004AH (S15)

Kompakter 36 mm „Pancake“-Schrittmotor mit kurzem 15 mm Schaft – speziell entwickelt für Schneckenextruder wie Kyro, Double Folded oder Ascender. Hochtemperaturausführung mit Isolationsklasse H (bis zu 180 °C), ideal für den Einsatz unter thermischer Belastung.

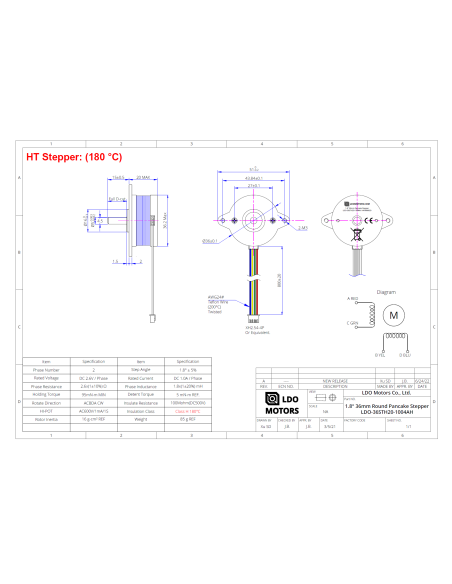

Technische Daten:

• Typ: 36 mm runder Pancake-NEMA

• Modell: LDO-36STH20-1004AH (S15)

• Schrittwinkel: 1,8° ±5 % (200 Schritte pro Umdrehung)

• Phasenzahl: 2

• Nennspannung: 2,6 VDC

• Strom pro Phase: 1,0 A

• Wicklungswiderstand (bei 20 °C): 2,6 Ω ±10 %

• Induktivität: 1,8 mH ±20 %

• Haltemoment: ≥ 9,5 N·cm (≈ 0,095 Nm)

• Gewicht: ~85 g

• Maximale Betriebstemperatur: bis zu 180 °C (Klasse H)

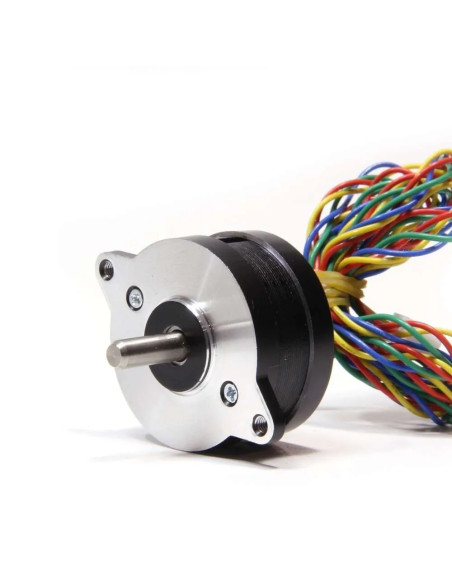

• Welle: 5 mm Durchmesser, 15 mm Länge, Voll-D-Profil

• Motorkörperlänge: 20 mm (ohne Welle)
